STM32 Discovery Board
« : 29 °ТУгбв 2016, 22:14:01 »

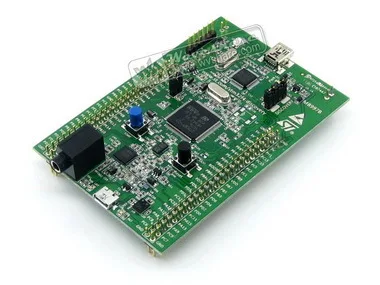

STM32F4DISCOVERY поможет вам открыть для себя высокопроизводительных функций STM32F4 и для разработки приложений легко. это включает в себя все необходимое для начинающих и опытных пользователей, чтобы быстро приступить к работе.
на основе STM32F407VGT6, она включает в себя ST-LINK/V2 встроенный инструмент отладки, два ST MEMS, цифровой акселерометр и цифровой микрофон, один аудио ЦАП со встроенным драйвером класса D динамика, светодиоды и кнопки и USB OTG micro-AB разъем.
большое количество свободных готовых к запуску примеров прошивки приложения доступны на st.com/stm32f4-discovery поддерживать быструю оценки и развития.
основные Характеристики

STM32F407VGT6 микроконтроллер с участием 32-битный ARM Cortex-M4F ядро, 1 МБ Flash, 192 КБ ОПЕРАТИВНОЙ ПАМЯТИ в LQFP100 пакета
бортовой ST-LINK/V2 с выбора режима переключения использовать набор в качестве автономного ST-LINK/V2 (с SWD разъем для программирования и отладки)
плата питания: через USB шине или от внешнего 5 В напряжение питания
внешний источник питания применения: 3 В и 5 В
LIS302DL или LIS3DSH ST MEMS 3-осевой акселерометр
MP45DT02, ST MEMS датчик аудио, omni-directional цифровой микрофон
CS43L22, аудио ЦАП со встроенным драйвером класса D динамика
восемь Светодиодов:
LD1 (красный/зеленый) для USB коммуникации
LD2 (красный) для 3.3 В power on
четыре Светодиода пользователей, LD3 (оранжевый), LD4 (зеленый), LD5 (красный) и LD6 (синий)
2 USB OTG Светодиоды LD7 (зеленый) VBus и LD8 (красный)
две кнопки (пользователь и сброса)
USB OTG FS с разъемом микро-ab

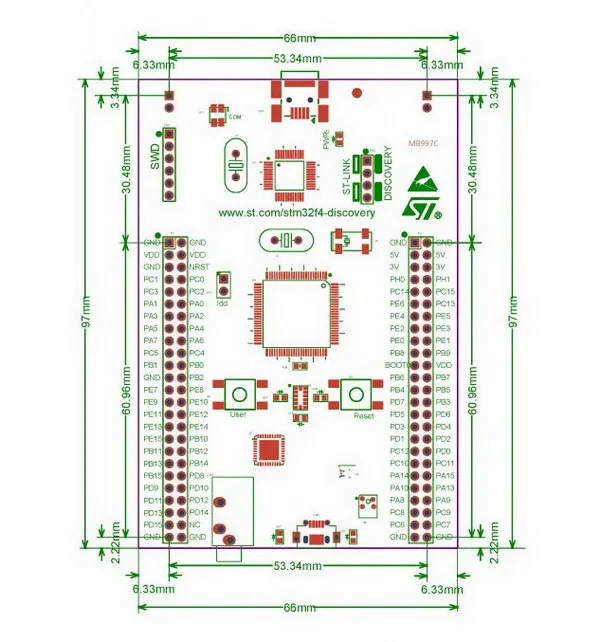

жатку для всех LQFP100 ВВОДА/Вывода для быстрого подключения к макетной плате и легко зондирования









Источник: https://ru.aliexpress.com/item/100-Original-STM32-Discovery-Board-Stm32f4discovery-Stm32f4-kit-Cortex-m4-STM32-Development-Board-St-link-v2/32328606606.html?tracelog=rowan&utalgorithmid=2&utcontentid=976&ck=in_edm_other&rowan_id1=eclc_ru_1_1_en_US_2016-08-29&uttaskid=42005&rowan_msg_id=wqq%40UTT_42005_%240bce40cdecdd4c4a99bd20bb05b2feda
